Cảm biến đo kích thước Panasonic

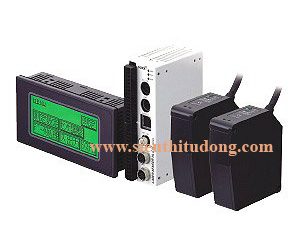

Measurement Sensor– HL-C1 Series

Cảm biến laser tốc độ cao.

Cho phép đo vật quay, rung, chuyển động với tốc độ cao.

Độ phân giải 1µm ± 0.1% F.S.

Dễ dàng vận hành với màn hình cảm ứng. Dữ liệu có thể lưu lại và lấy ra bởi giao diện RS232C.

Phù hợp với chuẩn UL và CE.

---------------------------------------------

ĐẶC TÍNH KỸ THUẬT :

Sensor Head (Diffuse refletive type – Specular reflective type)

·         Khoảng cách tâm đo: 85mm, 50mm, 81.4mm, 46mm

·         Phạm vi đo : ±20mm, ±5mm, ±16mm, ±4mm

·         Độ chính xác : 6µm, 1µm, 3 µm, 1 µm

·         Tuyến tính : ±0.1 % F.S.

·         Định tính nhiệt : ±0.01% F.S./^oC

• Mức độ bảo vệ : IP67

   Controller

• Điện áp nguồn : 24 V DC ±10%
• Mức tiêu thụ điện : Khi kết nối 1 cảm biến : 430 mA

  Khi kết nối 2 cảm biến : 550 mA

• Định tính nhiệt : ±0.01% F.S./^oC
• Tỉ lệ lấy mẫu : 100 µs, 144 µs, 200 µs, 255 µs, 332 µs, 498 µs, 1000 µs
• Đầu ra tín hiệu :

            Điện áp :     Điện áp đầu ra : ±5 V/F.S.

                    Phạm vi công suất : -10.9 - +10.9 V

                    Dòng điện đầu ra : tối đa 2 mA

                    Trở kháng đầu ra : 50Ω

            Dòng điện : Dòng điện đầu ra : 4-20 mA/F.S.

        Phạm vi công suất : 0-29.5 mA

        Tổng trở tải : 250 Ω trở xuống.

----------------------------------

MÃ HÀNG:
