Weighing measurement > F800 Series

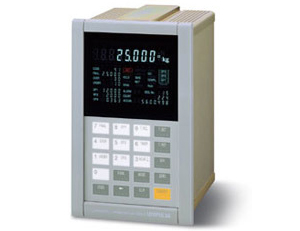

   F800 Series



F800

Bộ hiển thị cân loại đa chức năng





Tổng quan thiết bị

Bộ hiển thị cân cho hệ thống cân tự động. F800 tương thích với một mạng có nhiều PLC khác nhau như DeviceNet và CC-Link. F800 được tích hợp các tính năng mới nhất hỗ trợ tất cả các hệ thống cân như chức năng cài đặt mã cho phép đặt trước các điều kiện cân lên tới 100 mã và chức năng cân tuần tự cho phép kiểm soát trực tiếp các cổng nạp và xả chỉ bằng cách đưa ra giá trị khối lượng định mức





Thông số kỹ thuật

Phần Analog
Điện áp kích thích 10V DC ± 5%, Dòng điện đầu ra; trong phạm vi 120mA (có thể kết nối song song tối đa 4 đơn vị ở 350Ω)
Dải điều chỉnh Zero từ 0 đến khoảng. 2mV / V (điều chỉnh kỹ thuật số)
Giải điều chỉnh gain 0,3 đến 2,0mV / V (điều chỉnh kỹ thuật số)
Độ nhạy đầu vào tối thiểu 0,3μV / lần đếm
Độ chính xác Phi tuyến tính: trong vòng 0,01% / FS (Loại: 0,005% / FS ở nhiệt độ phòng)
Trượt Zero: trong vòng 0,1μV/ ° C RTI (Typ: 0,08μV/ °C)
Trượt Gain: trong vòng 15 ppm / ° C (Loại: 5 ppm / °C)
Nhiễu: trong vòng 0,1μVp-p RTI (0,1 đến 10 Hz)
Bộ lọc tương tự Bộ lọc thông thấp Bessel (-12dB / oct.),
Có thể lựa chọn từ 2, 4, 6, 8 Hz
đổi A / D Tốc độ chuyển : 100 lần / giây.
Độ phân giải: 16 bit (nhị phân)
Độ phân giải màn hình tối thiểu 1/10000
Hiệu chuẩn thứ cấp Hiệu chuẩn có thể được thực hiện mà không cần tải thực tế bằng cách kết nối điện trở với một trong các cầu của cảm biến khối lượng.

Phần cài đặt
Phương pháp cài đặt

・Thao tác bàn phím (bàn phím có nút bấm phát tiếng)
・Cài đặt ngoại vi khả dụng bằng cách cài đặt tùy chọn RS-232C

Lưu trữ giá trị cài đặt ・ Giá trị cài đặt ban đầu: RAM NOV (RAM không xóa)
・ Các giá trị cài đặt khác: RAM C-MOS với bản sao lưu dùng pin lithium
(Hiệu quả trong hơn 5 năm tùy thuộc vào điều kiện sử dụng và môi trường lưu trữ)
Bảo vệ giá trị cài đặt Thao tác cài đặt có thể bị khóa để ngăn sửa đổi trái phép các giá trị mặc định và hiệu chuẩn do trục trặc (LOCK)
Mục cài đặt ・ Hiệu chuẩn: Hiệu chuẩn Zero / hiệu chuẩn dải đo / Giá trị khối lượng cân bằng / Định mức / Tối thiểu chia tỷ lệ / Quá Tịnh / Quá Tổng / Tần số hiển thị / Phẩy thập phân / 1/4 Hiển thị tỷ lệ BẬT / TẮT / Đơn vị / Bù gia tốc hấp dẫn
・ Cài đặt so sánh1: SP1 / SP2 / CPS / Final / Thiếu / Quá / AFF reg / hẹn giờ bù ngõ vào
・ Cài đặt so sánh2: Gần Zero / Lo / Hi / khối lượng Bì đặt trước / Thời gian ức chế so sánh / Thời gian phán đoán / Thời gian so sánh / Thời gian xả / Thời gian AZ / Số lần phán đoán / Chế độ tuần tự
・ Cài đặt chức năng: Bộ lọc kỹ thuật số / Phát hiện chuyển động / Chức năng cân1 / Chức năng cân2 / Chức năng cân3 / Ức chế phím chức năng / RS-232C / Cài đặt số ID / Bộ lọc Analog / Bám Zero / Qui tắc đo lường / Lựa chọn mở rộng1

Phần I / O
Tín hiệu ngõ ra ngoại vi
(16)
・ Lô-gic… lô-gic nghịch
・ Ngõ ra Open collector của Transitor (Emitter = COM terminal) Đầu ra bật ON khi transitor bật ON.
・Gần Zero / SP1 / SP2 / SP3 / Thiếu / Go / qúa / hoàn thành / xả / Lo / Hi / ổn định / lỗi khối lượng / lỗi / lỗi Final / CHẠY
Tín hiệu ngõ vào ngoại vi
(23)
・Lôgic… lôgic nghịch
・ ON khi ngắn mạch với các đầu nối COM bằng tiếp điểm (rơle, công tắc, v.v.) hoặc không tiếp xúc (Transitor, Ngõ ra Open-collector TTL, v.v.)
・ Tổng hoặc khối lượng tịnh /trả về Zero / bật bì / Đặt lại bì / Giữ hoặc chuẩn đoán / cấp hoặc xả /Lệnh tích lũy / xóa tích lũy / Cài đặt mã / Bắt đầu / Dừng / lệnh xả / lệnh xả bắt buộc / mở cổng xả / đóng cổng xả / mã gán lựa chọn / Ngõ vào gắn mã
Giao tiếp

・ SIF: Giao tiếp nối tiếp loại 2 dây (tiêu chuẩn); Giao tiếp để liên kết với máy ghi Unipulse hoặc màn hình ngoài.
・ 232: Giao tiếp truyền thông RS-232C (Tùy chọn); Viết (thay đổi) / đọc dữ liệu trọng lượng, các trạng thái khác nhau và cài đặt giá trị thông qua các lệnh từ máy tính chủ.
・ BCO: Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn); Truyền dữ liệu khối lượng đến PLC hoặc các thiết bị BCD khác.
・ BCI: Giao tiếp nhập dữ liệu song song BCD (Tùy chọn); Giao diện song song để nhận các giá trị cài đặt từ thiết bị bên ngoài.
・ 485: Giao tiếp truyền thông RS-485 (Tùy chọn); So với RS-232C, thích hợp truyền dữ liệu đường dài hơn.
・ Bộ chuyển đổi DAC: D / A (Tùy chọn); Các giá trị khối lượng là đầu ra khi được chuyển đổi thành tín hiệu tương tự của điện áp và dòng điện. Giá trị khối lượng đầu ra bằng không và giá trị thang đo có thể được đặt.
・ ODN: Giao tiếp DeviceNet (Tùy chọn); Kết nối hoàn toàn với Omron CompoBus / D tương thích với DeviceNet.
・ CCL: tiếp diện CC-Link (Tùy chọn); Giao diện bus nối tiếp để kết nối với PLC.


Phần hiển thị
Hiển thị khối lượng Hiển thị số (8 chữ số) bằng ống hiển thị huỳnh quang có chiều cao 12 mm
Hiển thị giá trị khối lượng 5 chữ số Dấu: Chỉ dấu âm được hiển thị ở chữ số thứ tự cao nhất của màn hình.
Đơn vị t, g, kg, N, không chọn
Điểm thập phân Hiển thị vị trí có thể lựa chọn (hiển thị trống không bằng dấu thập phân)
Quét màn hình 3, 6, 13, 25 lần / giây. có thể lựa chọn (Tuy nhiên, tỷ lệ chuyển đổi A / D là cố định.)
Định mức 5 chữ số có thể thiết lập
Hiển thị quá cân vượt ngõ vào vào bộ chuyển đổi A/D (LOAD), Quá khối lượng Tịnh (có thể đặt 5 chữ số) (OFL1), Tổng khối lượng vượt quá định mức + 9 phần chia tỷ lệ (OFL2), Quá tổng (có thể chọn 5 chữ số ) (OFL3)
Hiển thị tâm Zero Hiển thị điểm Zero thực (phân chia tỷ lệ 1/4).
Hiển thị trạng thái Hiển thị ký tự cố định bằng ống hiển thị huỳnh quang (chiếu sáng mục hiển thị)
SET/ LOCK/ HOLD/ Z.ALM/ STAB./ T.SET/ NET/ GROSS/ RUN/ UPER LV/ LOWR LV/ NEAR Z./ SP1/ SP2/ SP3/ OVER/ GO/ UNDER/ COMPL/ D.CHG/ AFC
Cài đặt hiển thị giá trị Bằng ống hiển thị huỳnh quang độ cao ký tự 4mm
CODE/ FINAL/ UNDER/ OVER/ SP1/ SP2/ CPS
Hiển thị tích lũy Bằng ống hiển thị huỳnh quang chiều cao ký tự 4mm
COUNT (4 chữ số) / ACCUM. (9 chữ số)
Số hiển thị Bằng ống hiển thị huỳnh quang chiều cao ký tự 4mm
ALARM (2 chữ số) / SEQ.NO. (3 chữ số)

Vận hành chung
Nguồn điện áp 85 đến 110 V, 102 đến 132V, 170 đến 220 V, 187 đến 242V AC (Vui lòng ghi rõ khi đặt hàng),
50/60Hz
Công suất tiêu thụ Xấp xỉ 20VA
Điều kiện hoạt động Nhiệt độ: Nhiệt độ làm việc từ -10 °C đến + 40 °C;
Phạm vi nhiệt độ lưu trữ -40 đến + 80 °C
Độ ẩm: 85% rh hoặc ít hơn (không ngưng tụ)
Kích thước 130 (W) × 207 (H) × 150 (D) mm (không bao gồm các phần nhô ra)
Kích thước cắt của bảng điều khiển 127 (W) × 200 (H) mm (* Độ dày của bảng cài đặt: 1.6 mm trở lên)
Khối lượng xấp xỉ. 3 kg

Kèm theo
Cáp cấp nguồn (2m) 1
Cầu chì dự phòng (1A) 1
Loadcell kết nối đầu vào (Hirose JR16PN-7S) 1
Đầu nối đầu vào / đầu ra tín hiệu điều khiển (DDK 57-30500) 1
Tua vít dẹp 1
Hướng dẫn vận hành 1
BCO Đầu nối ngõ ra (khi tùy chọn đầu ra BCD được chọn) 1
BCI Đầu nối ngõ vào (khi tùy chọn đầu vào BCD được chọn) 1
Đầu nối DeviceNet (khi tùy chọn ngõ ra DeviceNet được chọn) 1
CC-Link Giao diện (khi tùy chọn CC-Link được chọn) 1


Tùy chọn

Model giao diện (Khe tùy chọn ・ ・ 3: Vui lòng tham khảo bảng sau để biết sự kết hợp có thể được cài đặt.)
232 232 Giao tiếp truyền thông RS-232C
BCO BCO Giao tiếp xuất dữ liệu song song BCD
BCI BCI Giao tiếp nhập dữ liệu song song BCD
485 485 Giao tiếp truyền thông RS-485
DAC DAC Bộ chuyển đổi D / A
ODN ODN Giao tiếp DeviceNet
CCL CCL Giao tiếp CC-Link


(Ref.) Các loại tùy chọn

Số lượt cài đặt OP BCD OUT
(BCO)
BCD IN
(BCI)
D/A
(DAC)
RS-232C
(232)
RS-485
(485)
DeviceNet
(ODN)
CC-Link
(CCL)
1




            ◎

2



          ◎




          ◎



          ◎

3





Số lượt cài đặt OP BCD OUT
(BCO)
BCD IN
(BCI)
D/A
(DAC)
RS-232C
(232)
RS-485
(485)
DeviceNet
(ODN)
CC-Link
(CCL)


Phụ kiện tùy chọn

Model
Mô tả
CAAC2P-P2 Cáp ngõ vào AC  2m
CAAC3P-CEE7/7-P1.5 Cáp ngõ vào AC (chịu được điện áp: 250V) 1,5m
CN3P-2P Phích cắm chuyển đổi cho cáp nguồn AC3P-2P
CA4131 (6 lõi) Cáp có đầu nối JR ở một đầu (đầu cáp được tách ra) 3 m
CA4230 JR-PRC Rơ-le chuyển (6 lõi)cáp 0,3m
CA4311 JR-PRC Rơle chuyển đổi (6 lõi) loại 4 dây / loại 6 dây (cho 520A) 1m
CN21 CN21 Đầu nối ngõ vào / ngõ ra BCD
CN22 CN22 Đầu nối 50p 57 chân cho I / O ngoại vi
CN35 CN35 Đầu nối D-Sub 25p cho RS-232
CN71 CC71 Đầu nối CC-Link
CND01 CND01 Đầu nối DeviceNet




Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
